고조파 관리기준

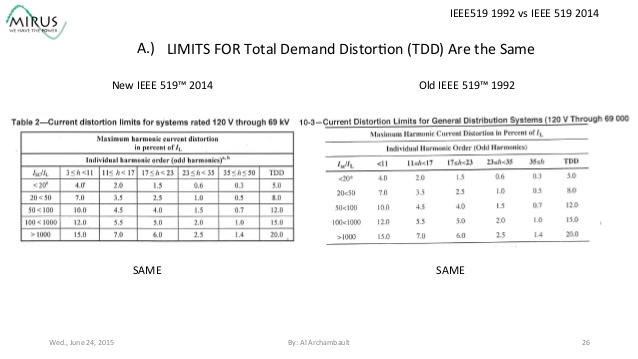

아래와 같이 IEEE 519 - 2014 에서, TDD는 그대로이나, THD 값이 변경되었다.

1kV 미만의 전압에서 8%의 THD 항목이 추가됨.

따라서, 현재 국내 기준이 IEEE와 같은 미국 기준 대비 severe 한 편이다.



---



◆ 종합고조파 왜형률
  (THD:Total Harmonics Distortion)

  ▶ 다음식에서와 같이 고조파 전압 실효치와 기본파 전압 실효치의
      비로서 나타내며 고조파 발생의 정도를 나타내는데 사용된다.


      여기서,







◆ 전압 THD

  ▶ IEEE 519

Bus Voltage	Maximum Individual Harmonic Component(%)	Maximum  THD(%)
69kV and below 115kV to 161kV Above 161kV	3.0% 1.5% 1.0%	5.0% 2.5% 1.5%

  ▶ 전기공급규정
       - 154kV 이상 1.5%
       - 66kV 이하 3%

◆ 등가방해전류
  (EDC:Equivalent Disturbing Current)

  ▶ 전력계통에서 발생한 고조파는 인접해 있는 통신선에 영향을 주며 통신선에
     영향을 주는 고조파 전류의 한계를 등가방해전류(EDC)로서 규제하고 있다.



     여기서,

 : 통신유도계수



  : 영상고조파전류

  ▶ 전기공급규정에서 154kV 지중선로에 대하여 3.8A를 기준으로 하고 있다.

◆ 고조파전류 관리기준

  ▶ IEEE 519

                                                                                                     120V-69000V[%]

SCR=ISC /IL	＜11	11＜h＜17	17＜h＜23	23＜h＜35	35＜h	TDD
＜20 20-50 50-100 100-1000 ＞1000	4.0 7.0 10.0 12.0 15.0	2.0 3.5 4.5 5.5 7.0	1.5 2.5 4.0 5.0 6.0	0.6 1.0 1.5 2.0 2.5	0.3 0.5 0.7 1.0 1.4	5.0 8.0 12.0 15.0 20.0

   I_SC : 단락전류,     I_L : 부하전류,     h : 고조파차수
   TDD : Total Demand Distortion

  ▶ 일본 「 고조파 억제대책 Guide Line 」
     수용가 계약전력 1kW당 고조파유도전류 상한치
                                                                                                         (mA/kW)

수전 전압	5차	7차	11차	13차	17차	19차	23차	23차 초과
6.6kV	3.5	2.5	1.6	1.3	1.0	0.9	0.76	0.70
22kV	3.5	2.5	1.6	1.3	1.0	0.9	0.76	0.70
154kV	3.5	2.5	1.6	1.3	1.0	0.9	0.76	0.70
