전기 심볼 및 약어 참고

전기심볼.doc

2.11MB











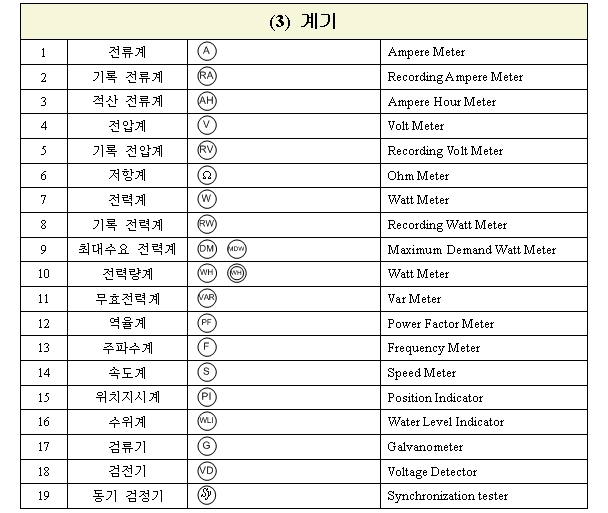

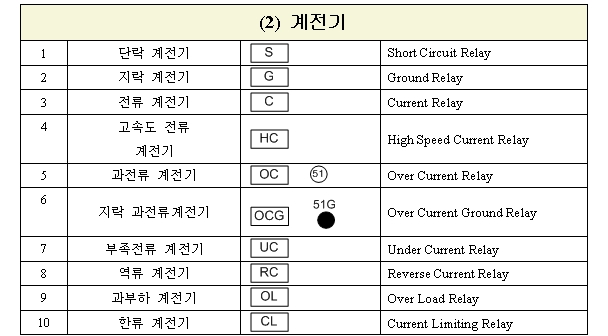

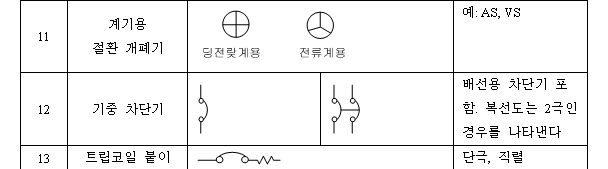

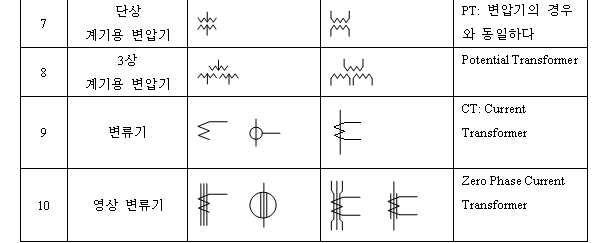

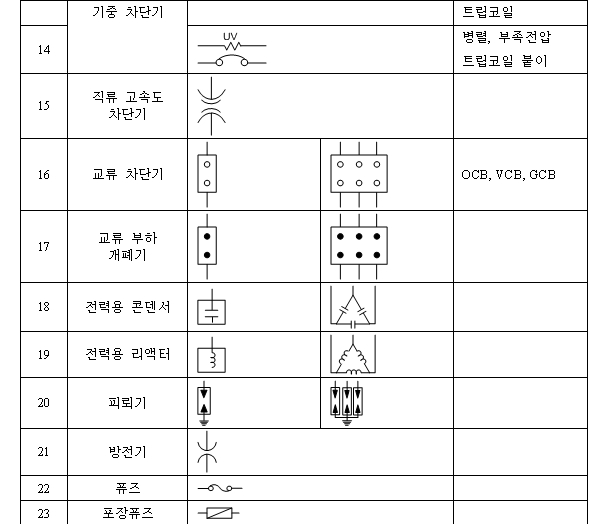

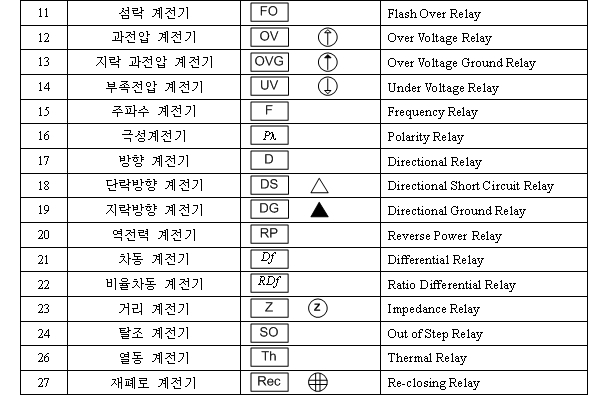

2. 기구 번호 (Device No.)



번호	기구명칭	번호	기구명칭
1	주제어 개폐기	49	회전기용 온도계전기
2	기동용 한시 계전기	50	순시 과전류 계전기
3	조작 개폐기	51	교류 한시 과전류 계전기
5	정지용 개폐기	52	교류 차단기
6	기동용 접촉기	54	직류 고속도 차단기
8	제어전원 개폐기	59	교류 과전압 계전기
10	순서 개폐기	60	전압 자동평형 계전기
12	Over speed relay	62	한시 정지 계전기
13	동기속도 개폐기	63	압력 계전기
14	저속도 개폐기	64	지락 과전압 계전기
15	속도 조정장치	65	Governor (발전기 속도조정기)
18	가속 및 감속용 접촉기	66	단속 계전기
21	거리 계전기	67	교류전력 방향 계전기
23	습도조정 계전기	70	전기저작 가감저항기
25	동기검출 장치	72	직류 차단기
26	정지기용 온도계전기	76	직류 과전류 계전기
27	교류 저전압 계전기	78	탈조계전기
30	고장 표시장치	79	교류 재폐로 계전기
33	위치 계전기	81	주파수 계전기
34	전동 순서계전기	82	직류 폐로 계전기
37	Under Current Relay	85	Pilot Wire 수신용 계전기
38	베어링 온도계전기	86	Lock Out Relay
40	계자전류 계전기	87	차동 보호계전기
41	계자 차단기	89	Line Switch 계전기
43	제어회로 절환개폐기	90	자동전압 조정기
46	역상 계전기	92	전력 계전기
47	결상 계전기	94	Trip Free Relay



3. 영문 약어



약어	영문	한글
ABB	Air Blast Circuit Breaker	압축공기 차단기
AC	Alternating Current	교류
ACB	Air Circuit Breaker	기중 차단기
ACSR	Aluminum Cable Steel Reinforced	강심 알루미늄 케이블
AF	Ampere Frame	차단기의 최대 용량
AT	Ampere Trip	차단기의 설정 전류치
AVR	Automatic Voltage Regulator	자동전압 조정기
BCT	Bushing type Current Transformer	부싱형 변류기
BIL	Basin Impulse Insulation Level	기준 충격절연 강도
CB	Circuit Breaker	차단기
COS	Cut Out Switch	캇아웃 스위치
CT	Current Transformer	변류기
CTT	Current Test Terminal	전류 시험단자
DC	Direct Current	직류
DCR	Differential Current Relay	차동전류 계전기
DOCR	Directional Over Current Relay	방향 과전류 계전기
D/L	Distribution Line	배전선로
DS	Disconnecting Switch	단로기
ELD	Earth Leakage Detector	누전 경보기
FR	Fire Resistant	내화
GCB	Gas Circuit Breaker	가스 차단기
GPT	Ground Potential Transformer	접지 변성기
HR	Heat Resistant	내열
HV	High Voltage	고전압
IR	Induction Regulator	유도전압 조정기
KA	Kilo Ampere	1000 A 단위
LA	Lightening Arrestor	피뢰기
LBS	Load Breaker Switch	부하 개폐기
LS	Line Switch	선로 개폐기
MCC	Motor Control Center	동력 제어반
MOF	Metering Out Fit	CT/PT (VCT)
NLTC	No Load Tap Changer	무부하 전압 조정기
OCB	Oil Circuit Breaker	유입 차단기
OCGR	Over Current Ground Relay	지락 과전류 계전기
OCR	Over Current Relay	과전류 계전기
OLTC	On Load Tap Changer	부하시 전압조정기
OS	Oil Switch	유입 개폐기
OT	Oil of Transformer	변압기유
OVGR	Over Voltage Ground Relay	지락 과전압 계전기
OVR	Over Voltage Relay	과전압 계전기
PF	Power Fuse	전력용 퓨즈
PI	Position Indicator	위치 지시계
P/P	Power Plant	발전소
PT	Potential Transformer	전압 변성기
PTT	Potential Test Terminal	전압 시험단자
RC	Rotary Converter	회전변류기
RPM	Revolution Per Minute	분당 회전수
RTU	Remote Terminal Unit	원격단말장치
SC	Static Condenser	정전 콘덴서
SS	Sub Station	변전소
TC	Trip Coil	트립 코일
T/L	Transmission Line	송전선로
UCR	Under Current Relay	저전류 계전기
UFR	Under Frequency Relay	저주파수 계전기
UVR	Under Voltage Relay	저전압 계전기
VCB	Vacuum Circuit Breaker	진공 차단기
ZCT	Zero Phase Current Transformer	영상 변류기

[출처] 전기심볼|작성자 등불
