가. 설치목적

피뢰기는 낙뢰 및 회로의 개폐시 발생하는 과(서지)전압을 일시적으로 대지로 방류시켜 계통에 설치된 기기 및 선로를 보호하기 위하여 설치한다.(피뢰기의 주 보호 대상물은 전력용 변압기이다)


• 전력설비 절연설계의 기본방향 참고

나. 피뢰기에 요구되는 기능

1. 정상전압, 정상주파수에서는 절연내력이 높아 방전하지 않을 것.
2. 이상전압, 이상주파수에서는 절연내력이 낮아져 신속하게 방류특성이 될 것.
3. 전압회복 후 잔류전압 및 전류를 자동적으로 신속히 차단할 것.
4. 방전 후 이상전류 통전시의 피뢰기의 단자전압(제한전압)을 일정레벨 이하로 억제할 것.
5. 반복동작에 대하여 특성이 변화하지 않을 것.

다. 피뢰기의 구조 및 종류

피뢰기는 일반적으로 직렬갭과 특성요소로 구성되며, 계통의 전압별로 특성요소의 수량을 적합한 수량으로 포개어 조정한다.

1. 구조

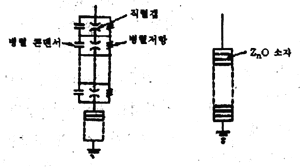

SIC 피뢰기	금속산화물 피뢰기



1-1. 직렬갭
