변압기 Oil Pit Containment - Quenching Gravel





5.6.6 Drainage facilities should be provided for outdoor oil-insulated
transformers, or the ground should be sloped such
that oil spills will flow away from buildings, structures, and
adjacent transformers. Unless drainage from oil spills is accommodated
by sloping the ground around transformers
away from structures or adjacent equipment, consideration
should be given to providing curbed areas or pits around
transformers. The pit or drain system or both should be sized
in accordance with 5.5.2. If a layer of uniformly graded stone is
provided in the bottom of the curbed area or pit as a means of
minimizing ground fires, the following should be addressed:

(1) Sizing of the pit should allow for the volume of the stone,
keeping the highest level of oil below the top of the stone.
(2) The design should address the possible accumulation of
sediment or fines in the stone.
(3) Overflow of the containment pit and/or curbing should
be considered in reviewing drainage pathways away from
critical structures. Common containment pits for multiple
transformers should be avoided.

5.6.6.1 Rock-Filled Pits. Where rock-filled pits are used, the
rock should periodically be loosened and turned as necessary
to prevent filling of void spaces by dirt, dust, or silt. The frequency
is dependent on area of the country and location near
manufacturing facilities that generate dust or fly ash.

5.6.6.2 Open Pits. Where an open pit is used, one of the following
forms of protection should be provided:

(1) Automatic sprinkler or water spray protection should be
provided for the pit area designed to a discharge density
of 0.15 gal/min·ft2 (6 mm/min) over the area of the pit.
(2) A 12 in. (30 cm) thick layer of rock located between steel
grating should be provided at the top of the pit. The rock
used should be 1.5 in. (3.8 cm) or larger washed and uniformly
sized rock (size No. 2, ASTM D 448, Standard Classification
for Sizes of Aggregate for Road and Bridge
Construction).



위의 5.6.6.2의 gravel은 물론 전기적인 측면에서 지면의 Surface 저항을 높이기 위한 측면도 있지만 소방 측면에서 Fire suppression을 위한 Quenching Gravel 이다.

(1)과 (2) 중의 one of the following 을 하면 된다고 되어 있는데, (1)을 Gravel 상부의 변압기 진화용 water spray라고 해석하면 곤란하다. 5.6.6.2의 내용은 pit 내부의 화재에 대한 protection을 설명하고 있기 때문이다.

따라서, Pit 내부의 화재를 대비한 water spray가 있다면 quenching gravel은 없어도 되겠지만, 그게 아니라면 Quenching gravel은 300mm 두께로 적용할 필요가 있다.

(사실 그럴리도 없겠지만 pit에 spray가 있다고 하더라도, 지락사고시의 Touch Voltage, Step Voltage를 고려하여 150mm 이상의 gravel은 필요하다.)

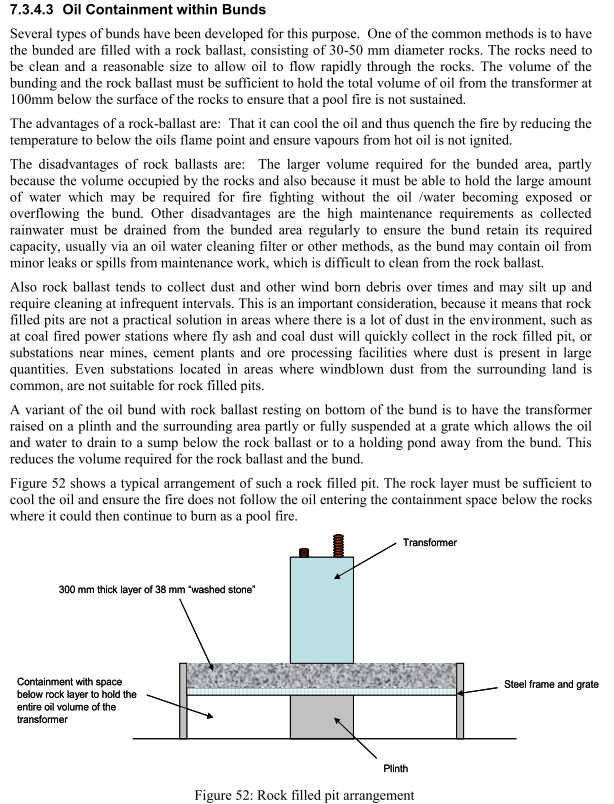

아래와 같이 CIGRE A2.33 상에서도 300mm 의 gravel을 명시하고 있다.
