주변압기 발전기측이 항상 Delta 인 이유

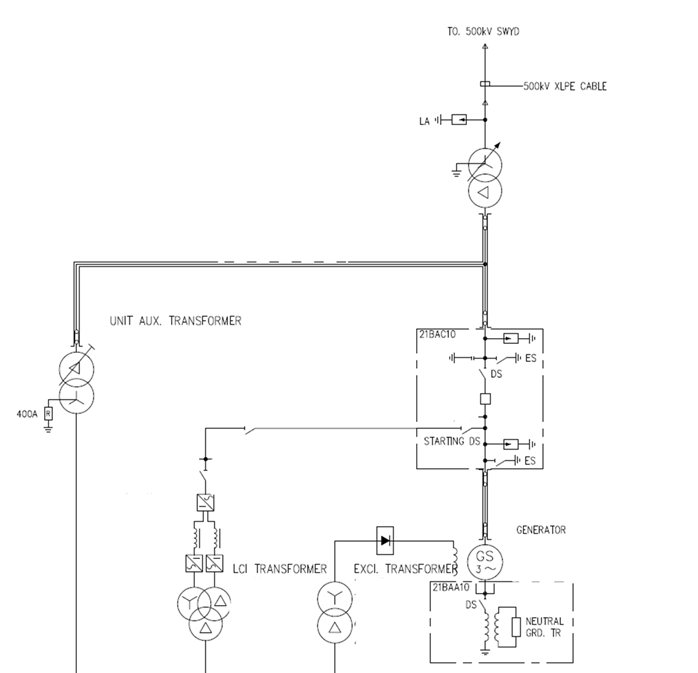

주변압기 및 보조변압기의 발전기측은 항상 Delta 결선이다



3고조파 때문이다.

결론부터 말하면 3고조파를 없애기 위해서 이다.

산업용 발전기의 경우 Saturation 과 불완전한 권선으로 인하여 완벽한 정현파가 출력되지 않는다. 따라서 홀수 고조파 전압과 함께 3고조파가 10%까지 발생 한다. 이것이 바로 발전기의 권선이 대부분 Delta 가 아니라 Wye 인 이유이다. 만약 Delta 권선으로 제작된다면 Delta 내부에서 3고조파가 순환하며 additional heating이 발생할 것이다.

https://blog.naver.com/karismaree/120033696395

델타 결선에서 제3고조파가 순환하는 이유

 IEEE 142

3 고조파 전압은 위의 그림에서 볼 수 있듯이 변압기 Delta 권선에서 Wye 측으로 전달되지 못한다. 왜냐하면 3고조파의 경우에는 A, B, C 상 모두 전압차가 발생하지 않기 때문이다.

좀 더 자세히 설명하면, 3 고조파는 정현파 주파수의 3배수이다. 따라서 상간 전압차는 발생하지 않고 크기와 주파수만 3배의 값이므로 Delta 결선에서는 상간에 전압차가 발생하지 않아 3고조파가 걸러지게 된다.

https://blog.naver.com/kimih2917/221240458143

3고조파가 델타에서는 흐르지 않는데 Y결선 에서 흐르는 이유
