전선관(Conduit)의 종류

종     류	구     분	용     도

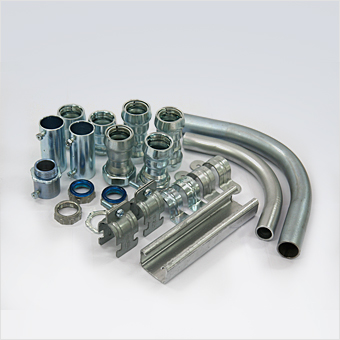

	ST관 (금속전선관)	KSC 8401 규격의 금속관으로 1본당 길이는 3.6m
	CD관 (합성수지재 가요전선관)	가요성이 우수하여 시공성이 좋으며 전등, 전열 회로의 콘크리트 매입 전선관에 주로 사용된다.
	HI-VE PVC관 (내충 격경질비닐 전선관)	우수한 내충격성을 가지면, 관의 내면이 고르고 매끈하여 배관시 전선의 인입이 부드럽고 피복이 손상되지 않는다. 1본당 길이는 4m
	ELP관 (파상형 지중전선관)	파상으로 가공되어있어 편평 강도가 크므로 지중에 매설하였을 경우 충격에 강하다.
	CD-P, PE (합성수지제 평활전선관)	가요성이 뛰어나고 전선의 인입이 용이하여 공사기간 단축과 시공이 편리하여 공사비를 절감할 수 있다.
	후렉시블 전선관 (1종) 비방수	일반 배선자재로서 널리 사용되며 곡률반경이 우수하여 인장, 압축강도가 매우 우수하다.
	후렉시블 전선관 (2종) 방수	가요성이 우수하며 외부에 특수염화비닐로 코팅이 되어 동력용 등 수분의 유입이 염려되는 곳에 주로 사용된다.

1) PF - Plastic Flexible  관을 말한다.

           가요성(휨)이 좋다   .  난연성인 외피가 있는 것이 많다.  외부에 주름이 있다

           콘크리트 매입시나 노출 배관용으로도 사용이 가능하다.

           전선관이 내부와 외부의 2 중으로 구성이 되어 있다.



2) CD - Combine Duct   관을 말한다.

            가요성(휨)이 좋다   .  색상별로 제품이 있어서 배관이 용이 하다.  외부에 주름이 있다.

            콘크리트 매입용으로  사용하며 , 노출 배관용으로 사용해서는 안된다.



3) ELP - 파상형 경질 폴리에틸렌 지중 전선관을 말한다.

              주름이 깊게 있어서 압력에 견디도록 설계 제작이  되어있다.   외부에 주름이 있다.

              내부에 코팅된 철선이 들어 있어서 장거리의 배선시에 유리하다.



4) PE 관 -  [ CD - P 평활관] 이라고도 한다.

                HI - PVC 관과 모양은 비슷한데 , 열을 가하지 않아도 구부러 진다.

                옥내  매입 배관용 이나  옥외의 가로등 같은 중거리에 많이 사용을 한다.

                외부에 주름이 없고 밋밋하며 ,   50 M 나  100 M 정도로 감겨져 있다..
